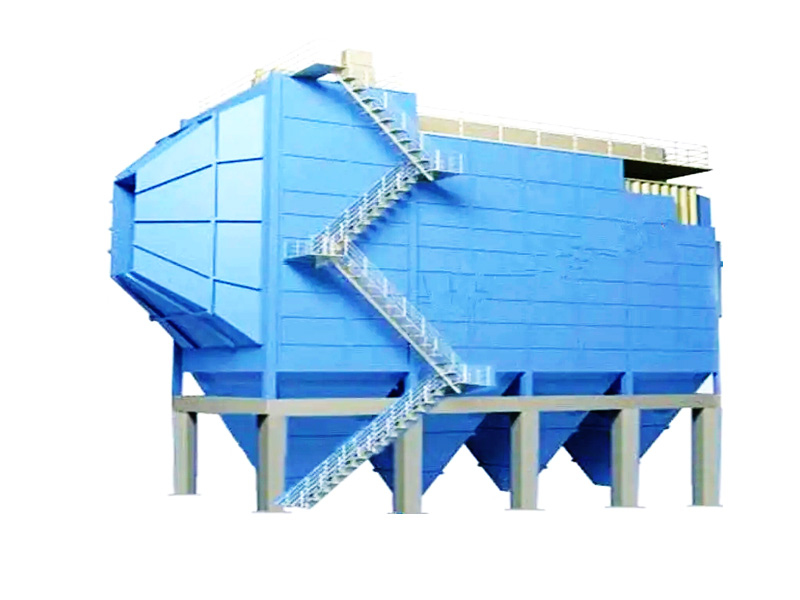

電袋除塵器是將電除塵器技術和袋式除塵技術結合起來的一種新型高效除塵器，收塵效率一般可達99.9%以上。

　　將電除塵器與袋式除塵器串聯構成的電袋復合除塵器，可提高微細粉塵去除效果。對老機組除塵器增效改造，電袋復合除塵器可利用原除塵器殼體，以節省投資。

　　工作原理

　　煙氣的流過路徑：進口煙道→進口煙箱→靜電除塵區→布袋除塵區→凈氣室→出口煙道→風機。

　　含塵煙氣經進口喇叭內氣流分布板的作用，均勻地進入收塵電場，大部分粉塵在電場中荷電，并在電場力作用下向收塵極沉積。當有規律地振打收塵極時，被收集的粉塵從極板上脫落并落入下部灰斗。含有少量粉塵的煙氣少部分通過多孔板進入袋收塵區，大部分煙氣折向下部，然后由下而上地進入袋收塵區，當含塵煙氣通過濾袋時（外濾式），粉塵被阻留在濾袋表面上,純凈煙氣從濾袋內腔進入上部的凈氣室，再經提升閥進入煙道排出。袋收塵區可劃分為若干個獨立的收塵室,每個收塵室安裝1個提升閥，當采用離線清灰時，可有規律的關閉某個室的提升閥，煙氣便不能從該室的濾袋通過。每排濾袋上方安裝1根噴吹管，噴吹管上開若干個小孔，每個孔對準下部的濾袋，噴吹管端與氣包相連，氣包上安裝淹沒式脈沖閥。當濾袋表面積灰過厚需要清灰時，脈沖控制儀便啟動脈沖閥上的電磁閥，打開脈沖閥上的氣流通路,壓縮空氣便通過脈沖閥、噴吹管?chē)娙霝V袋。

　　在進口煙箱中，由不同開孔率的孔板組成進口氣流調節裝置，保證進入靜電除塵區的氣流均勻分布。在靜電除塵區和布袋除塵區之間設置了氣流分布板，該分布板為孔板形式，并且在高度方向上采用不同的開孔率，調節靜電除塵區出口氣流均布性，保證靜電除塵的效率，同時防止氣流直接沖刷布袋，提高布袋的使用壽命。

　　技術特點

　?。?）結構簡單，運行維護方便。

　?。?）能承受煙氣中不同特性的粉塵，過濾效率高。

　?。?）除塵效率高，可過濾亞微米級的粉塵顆粒。排出的煙氣濃度可以滿足30mg/Nm3的標準，如果安裝十分精細的話，甚至可以達到10mg/Nm3以下。

　?。?）運行費用較靜電除塵器要高。

　　（5）濾袋壽命較低，約3~4年。

　　電袋復合式除塵器是綜合利用和有機結合電除塵器與袋除塵器的優點，先由電場捕集煙氣中大量的大顆粒的粉塵，能夠收集煙氣中70~80%以上的粉塵量，再結合后者袋收集剩余細微粉塵的一種組合式高效除塵器，具有除塵穩定，排放濃度≤50mg/Nm3，性能優異的特點。

　　電袋復合式除塵器由于煙氣中的大部分粉塵在電場中被收集，所以電袋除塵器的總壓力比較低，大大降低了設備的運行能耗。
