煤炭是焦化企業重要的能源支撐，在產出的煙氣中具有氮氧化合物與二氧化硫。出于焦?fàn)t煙氣能做到達標排放，則應該進一步強化所使用的煙氣脫硫脫硝技術。下面，森源藍天環保公司為您介紹四種焦?fàn)t煙氣脫硫脫硝技術原理、工藝流程、工藝特點、投資與操作成本詳解。

  采用半干法脫硫工藝，使用Na2CO3溶液為脫硫劑，其化學反應式為：

  Na2CO3+SO2→Na2SO3+CO2(1)

  2Na2SO3+O2→2Na2SO4(2)

  脫硝采用NH3-SCR法，即在催化劑作用下，還原劑NH3選擇性地與煙氣中NOx反應，生成無污染的N2和H2O隨煙氣排放，其化學反應式如下：

4NO+4NH3+O2→4N2+6H2O (3)

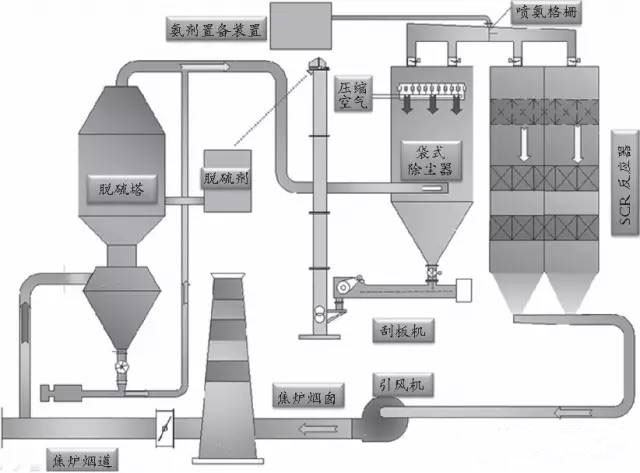

  焦?fàn)t煙氣被引風機引入工藝系統，先脫硫除SO2，后除塵脫硝，再脫除顆粒物和NOx，最后經引風機增壓回送至焦?fàn)t煙囪根部(見圖1)。

圖1 SICS法催化氧化(有機催化法)脫硫脫硝工藝流程示意

  該工藝主要由以下系統組成：

  脫硫系統由脫硫塔及脫硫溶液制備系統組成。Na2CO3溶液通過定量給料裝置和溶液泵送到脫硫塔內霧化器中，形成霧化液滴，與SO2發生反應進行脫硫，脫硫效率可達90%。脫硫劑噴入裝置與系統進出口SO2濃度聯鎖，隨焦?fàn)t煙氣量及SO2濃度的變化自動調整脫硫劑噴入量。

  核心設備為煙氣除塵、脫硝及其熱解析一體化裝置，包括由下至上集成在一個塔體內的除塵凈化段、解析噴氨混合段和脫硝反應段。

  氨系統負責為煙氣脫硝提供還原劑，可使用液氨或氨水蒸發為氨氣使用。

  熱解析系統負責為脫硝裝置內的催化劑提供380-400℃高溫解析氣體，分解黏附在催化劑表面的硫酸氫銨，凈化催化劑表面。

  ①半干法脫硫設置在脫硝前，將煙氣中的SO2含量脫除至30mg/Nm3以下，以保證后續的高效脫硝。

  ②煙氣脫硫、除塵、脫硝、催化劑熱解析再生一體化，節省投資、運行費用低、占地面積少。

  ③脫硝前先除塵，以減少粉塵對催化劑的磨損、延長催化劑使用壽命。

  ④通過除塵濾袋過濾層和混合均流結構體的均壓作用，使煙氣速度場、溫度場分布更加均勻，可提高脫硝效率。

  ⑤氨氣通過網格狀分布的噴氨口噴入裝置內，高溫?zé)峤馕鰵怏w通過孔板送風口送入煙氣中，使氨氣與煙氣、高溫?zé)峤馕鰵怏w與煙氣接觸更充分，混合更均勻。

  ⑥在不影響正常運行的條件下，可在線利用高溫?zé)煔夥纸獯呋瘎┍砻骛ば晕镔|(zhì)，提高脫硝催化效率和催化劑使用壽命。

  ⑦省略傳統工藝中的催化劑清灰系統。

  ⑧煙氣通過濾袋在過濾過程中，與濾袋外表面濾下的未反應脫硫劑充分接觸，進一步提高煙氣的脫硫效率。

  ⑨半干法脫硫溫降小(<30℃)，除塵脫硝一體化縮短流程，減小整體溫降，回送煙氣溫度大于150℃，滿足煙囪熱備要求。

  ⑩煙氣在高于煙氣露點溫度的干工況下運行，不存在結露腐蝕的危險，無需做特殊內防腐處理。

  投資成本約為35-45元/噸焦，操作成本約為12.6元/噸焦。

  在催化劑存在的條件下，煙氣中NOx與噴入的氨發生還原反應，生成N2和H2O，實現脫除NOx。反應溫度通常在290-420℃之間，脫硝反應式為：

  4NO+4NH3+O2→4N2+6H2O (1)

  2NO2+4NH3+O2→3N2+6H2O (2)

  NO+NO2+2NH3→2N2+3H2O (3)

  式(1)和式(3)是主要反應，因為煙氣中90%以上NOx是以NO形式存在。

  用主抽風機從焦?fàn)t總煙道引出原煙氣，經過GGH換熱或加熱爐加熱至320℃(加熱爐用焦?fàn)t煤氣加熱)。熱煙氣進入SCR反應器，與加入的脫硝劑(液氨)在催化劑作用下進行選擇性還原反應，達到高效脫硝目的。脫硝后的潔凈煙氣進入GGH，加熱原煙氣，從GGH出來的潔凈煙氣經余熱鍋爐加熱冷水，回收熱能后，進入煙囪排至大氣(見圖2)。

  該脫硝工藝裝置主要由GGH(煙氣-煙氣換熱器)、煙氣加熱爐、余熱鍋爐、SCR反應器、氨站等組成。

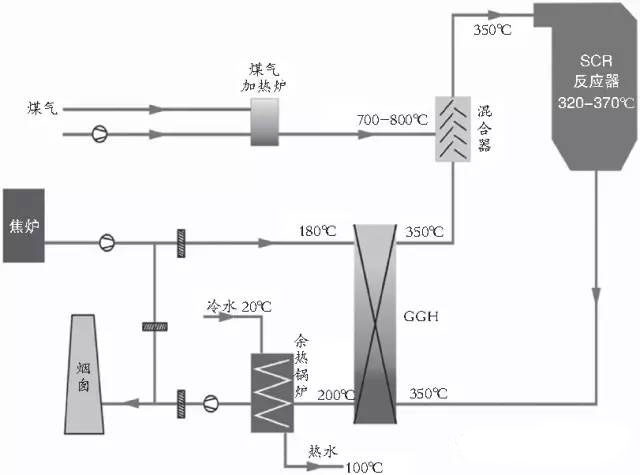

圖2 加熱焦?fàn)t煙氣+高溫催化還原脫硝工藝流程示意

  利用有機催化劑L中的分子片段與亞硫酸結合形成穩定的共價化合物，有效地抑制不穩定的亞硫酸的逆向分解，并促進它們被持續氧化成硫酸，催化劑隨即與之分離。生成的硫酸在塔底與加入的堿性物質如氨水等快速生成高品質的硫酸銨化肥，其反應原理和過程與工業硫酸銨化肥的生產相似。該過程反應式如下：

  SO2+H2O→H2SO3(1)

  H2SO3+L→L·H2SO3(2)

  L·H2SO3+O2→L+H2SO4(3)

  H2SO4+NH3→(NH4)2SO4(4)

  脫硝與脫硫原理相類似，當加入強氧化劑(臭氧或雙氧水)時，NO轉化為易溶于水的高價氮氧化物生成亞硝酸(HNO2)。有機催化劑促進它們被持續氧化成硝酸，隨即與之分離。加入堿性中和劑(氨水)后可制成硝酸銨化肥。該過程反應式如下：

  NO+O3→NO2(5)

  NO2+H2O→HNO2(6)

  HNO2+L→L·HNO2(7)

  L·HNO2+O2→L+HNO3(8)

  HNO3+NH3→NH4NO3(9)

  焦?fàn)t煙氣先經過臭氧氧化，煙氣溫度小于150℃，然后進入脫硫塔，煙氣中的SO2和NOx溶解在水里分別生成H2SO3和HNO2。有機催化劑捕捉以上兩種不穩定物質后形成穩定的絡合物L(fēng)?H2SO3和L?HNO2，并促使它們被持續氧化成H2SO4和HNO3，催化劑隨即與之分離。生成的H2SO4和HNO3很容易被堿性溶液吸收，這樣就在一個吸收塔內同時完成了脫硫和脫硝(見圖1)。

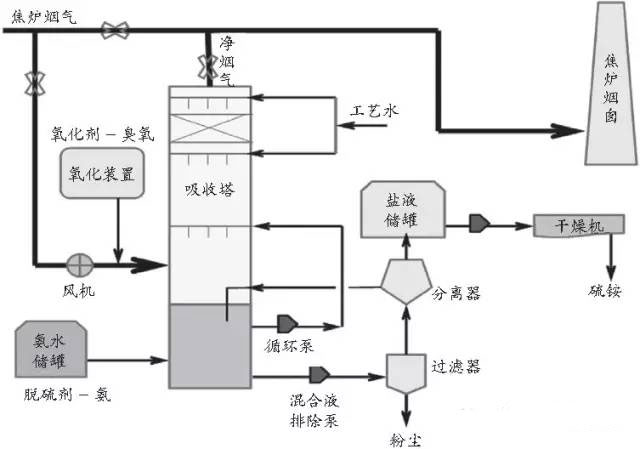

圖3 SICS法催化氧化(有機催化法)脫硫脫硝工藝流程示意

  在臭氧氧化時，要求煙氣溫度小于150℃，所以需要對原煙氣進行噴水降溫。脫硫可以用任何堿液作為吸收劑，該工藝采用氨水做吸收劑。洗滌后的煙氣通過填料層、二級除霧器除去水滴后，回送至焦?fàn)t煙囪直接排放至大氣。

  脫硫后的主要副產物為硫酸銨，脫硝后的主要副產物為硝酸銨。當吸收塔內脫硫脫硝后的組合溶液中化肥濃度達到30%左右時，由泵排出組合溶液至分離設備，將催化劑、灰塵和組合溶液分離。分離后的催化劑返回吸收塔循環使用，灰渣脫水后外排，而組合溶液進入換熱器升溫，然后由干燥機結晶，成為合格的硫酸銨和硝酸銨化肥。

  該工藝主要由以下系統組成：

  煙氣系統：由焦?fàn)t引出焦?fàn)t煙氣，經過化肥液體及噴水降溫，由200℃降低到150℃以下，以適應臭氧反應溫度低于150℃的要求。

  吸收系統：煙氣自下而上進入吸收塔，循環漿液自上而下噴淋，煙氣和循環漿液直接接觸，完成捕捉過程，處理后的潔凈氣體經過除霧器除霧后，排至煙囪。

  脫硝氧化系統：煙氣中的NO不溶于水，很難被堿性溶液吸收，必須將其氧化成為高價易溶解的氮氧化物，方可被吸收，脫硝氧化系統提供能氧化NO氣體的氧化劑——臭氧。臭氧經過煙道內混合器后與煙氣中的NO充分混合，將其氧化成易溶解的氮氧化物，進入吸收塔后被吸收得以去除。

  鹽液分離及化肥回收系統：吸收塔里漿液化肥濃度達到30%左右時，開啟漿液排出泵，將其送入過濾器，分離出其中的灰塵。然后漿液進入分離器，將有機催化劑和鹽液分開。催化劑返回吸收系統循環利用，鹽液則進入化肥回收系統。

  氨水儲存供給系統：將氨送入吸收塔進行脫硫脫硝。

  催化劑供給系統：捕捉漿液中不穩定的H2SO3和HNO2后形成穩定的絡合物，在氧化空氣下被持續氧化成H2SO4和H2NO3，很容易被堿性溶液吸收，生成硫酸銨和硝酸銨。

  1)脫硫效率>99%，脫硝效率>85%;氨回收利用率>99.0%。氨逃逸率<1%，而普通氨法脫硫只能控制在5%-10%以上。

  2)在同一系統中可同時實現脫硫、脫硝、脫重金屬汞、二次除塵等多種煙氣減排效果。

  3)對煙氣硫分適應強，可用于150-10000mg/Nm3甚至更高的硫分，因此，可使用高硫煤降低成本。

  4)整個過程無廢水和廢渣排放，不產生二次污染。同時凈煙氣中NH3含量小于8mg/Nm3(完全滿足環保部NH3<10mg/Nm3的要求)。

  5)催化劑使用壽命可長達15年。

  6)運行成本低(據某鋼廠統計噸焦運行成本不超過2元)。

  7)通過增加催化劑，提高亞硫酸銨的氧化效率，運行pH值低于氨法脫硫，能有效抑制氨的逃逸(≤能有效抑)。

  8)可實現焦?fàn)t煙氣低溫脫硝(目前國內普遍使用的SCR屬于高溫脫硝)，減少對設備的腐蝕。

  9)對煙氣條件的波動性有較強的適應能力。

  10)副產品硫銨質量達標，且穩定。

  對于110萬噸/年焦炭產能，SICS裝置的運行消耗指標、投資費用及操作成本見表1。

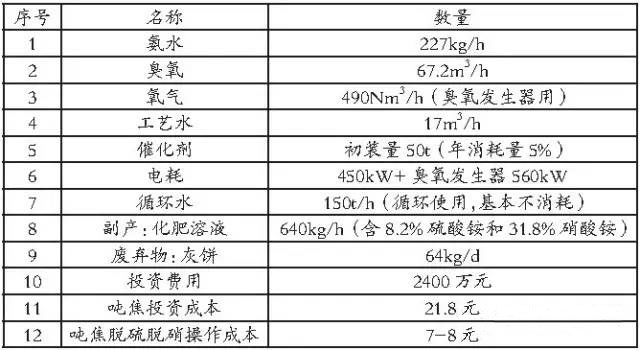

  表1 SICS裝置運行消耗指標、投資及成本(年產焦炭110萬噸)

  根據活性焦的吸附特性和催化特性，煙氣中SO2、O2及水蒸氣分別吸附在活性焦表面，經過表面反應生成H2SO4吸附在活性焦微孔中，從而達到煙氣脫硫的效果。

  2SO2+O2+2H2O→2H2SO(1)

  活性焦脫硝主要利用活性焦的催化性能進行選擇性催化還原(SCR)反應，在還原劑(NH3)的作用下將NO還原為N2。

  4NO+4NH3+O2→4N2+6H2O(2)

  2NO2+4NH3+O2→3N2+6H2O(3)

  活性焦再生機理：將吸附SO2飽和的活性焦加熱到400-500℃，蓄積在活性焦中的硫酸或硫酸鹽分解脫附，產生的主要分解物是SO2、N2、CO2、H2O，其物理形態為高濃度SO2的氣體。主要反應是硫酸與活性焦反應：

  2H2SO4+C→2SO2+CO2+2H2O(4)

  再生反應能夠恢復活性焦的活性，而且其吸附和催化能力不但不會降低，還會得到提高。

  副產物的轉化利用：活性焦再生所產生的高濃度SO2氣體，其體積濃度達到20%-30%，高于現有硫酸生產中采用硫磺、硫鐵礦燃燒所產生的SO2氣體濃度，可以用來生產濃硫酸、稀硫酸(70%)、硫磺、液態二氧化硫、亞硫酸銨、亞硫酸鈉等。

  焦?fàn)t煙氣在煙道總翻板閥前被引風機抽取進入余熱鍋爐，煙氣溫度從180℃降低至140℃，然后進入活性炭脫硫脫硝塔，在塔內先脫硫、后脫硝，煙氣從塔頂出來經引風機送回?zé)焽枧欧?見圖1)。從塔底部出來的飽和活性炭進入解析塔，SO2等氣體出來后送化工專業處理，再生后的活性炭重新送入反應塔循環使用。

  該工藝主要由熱力余熱鍋爐、活性炭脫硫脫硝塔、引風機、解析塔、熱風爐及氨系統等組成。

  1)、SO2脫除效率可達98%以上，NOx脫除效率可達80%以上，同時粉塵含量小于15mg/m3。

  2)、實現脫除SO2、NOx和粉塵一體化，脫硫脫硝共用一套裝置。

  3)、煙氣脫硫反應在120-180℃進行，脫硫后煙氣排放溫度120℃以上，不需增加煙氣再熱系統。

  4)、運行費用低，維護方便，系統能耗低(每萬立方米焦?fàn)t煙道氣耗能約2.51kgce，相當于噸焦脫硫脫硝耗能為0.587kgce)。

  5)、工況適應性強，基本不消耗水，適用于水資源缺乏地區;能適應負荷和煤種的變化，活性焦來源廣泛。

  6)、無廢水、廢渣、廢氣等二次污染產生;資源回收、副產品便于綜合利用。

  兩套活性炭焦?fàn)t煙道氣凈化裝置(處理煙氣量2×40m3/h、年焦炭產能2×150萬噸)的工程投資費用為1.05億元，噸焦投資成本約為35元;噸焦脫硫脫硝操作成本約為13元。

  以上焦?fàn)t煙氣脫硫脫硝工藝技術的噸焦投資成本和操作成本的對比，見表1。

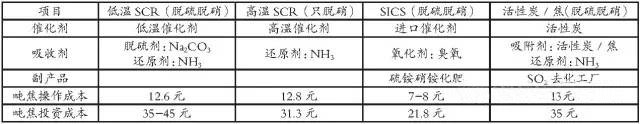

表1 各種焦?fàn)t煙氣脫硫脫硝工藝的噸焦投資和操作成本比較
