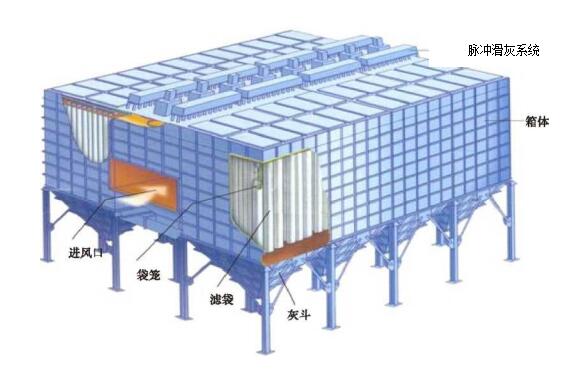

該系統是在常規短袋脈沖袋式除塵器與氣箱脈沖袋式除塵器的基礎上發展起來的，具有優越水平的有效袋式除塵設備。其具有處理風量大、清灰效果好、除塵效率高、運行可靠、維護方便、占地面積小等技術特 點，已在鋼鐵、電力、化工、水泥、冶金等領域廣泛使用。一、布袋除塵器結構圖：
二、由以下部分組成：本體、噴吹系統、導流系統、過濾系統、灰斗、排風系統、電控系統布袋除塵器三、關鍵部件：布袋、濾袋、布袋、濾籠、布袋、上箱體、布袋、脈沖閥 1、濾袋 ：針對不同工況，選用不同材質的濾料，進行防水、防油、防酸(Cl、S)、防氧化處理，確保濾料使用 壽命230000小時,粉塵排放可實現弓5 mg/Nm30 2、濾籠 ：有足夠的強度和剛度，反撐環的間距為180~200mm。整個袋籠焊接完成后，表面光滑、無毛剌。并進 行防腐、防高溫、有機硅浸漬、高溫烘烤硅油處理。 3、脈沖閥和噴吹裝置 ：采用進口的淹沒式的脈沖閥，包括意大利TURBO、澳大利亞GOYEN、美國ASCO等品牌，其清灰時 間短、耗氣量小。四、技術創新 1、導流技術：導流是布袋除塵的核心技術，結合我公司的設計理念，我們采取了一系列措施，促使煙氣均 勻分布到每條布袋上，在保證濾袋承受負荷均勻而延長濾袋使用壽命的同時，很大程度上降低設備阻力。 2、進氣方式與氣流分布技術：我公司自主研發的進氣均布技術，有以下特點:等量送風的進出氣流通道， 蔬導氣流，流向預定空間，氣流流動順暢、平緩;流程短，局部阻力小。 3、上箱體模塊化技術：保證噴吹管與花板的袋孔能夠嚴格對中，從而保證清灰效果和保護濾袋。上箱體在 廠內加工制作，與噴吹裝置組對安裝后整體出廠. 4、固定管噴清灰技術：a.噴吹管在模具上定位開孔并制作出噴嘴；b.噴吹管與花板在工廠里定位組裝并嚴格 検驗，確保不同心度＜ 1mm ； c.出廠前對噴吹裝置逐個檢驗；d.花板與噴吹裝置整體出廠、運輸和安裝。 5、低壓噴吹技術:考慮到生物質循環流化床燃燒所產生的煙塵特點，設備阻力將快速增加，清灰頻次將因 此而加快，采用高壓噴吹對濾袋使用壽命將帶來不利影響，且附著在濾袋上的粉塵層會被完全沖散，不僅 不利于粉塵借助自身重力降落到灰斗中，而且還容易造成粉塵的二次吸附。 6、等量送風技術:等量送風的進出氣流通道，疏導氣流，流向預定空間，以確保煙氣進氣方式合理，保證 各單臺除塵器煙氣均勻；中箱體口內設置擋板，防止入口氣流對濾袋的直接沖刷，使煙氣均勻地流過布袋，同時有大顆粒粉塵預分離功能。
